型號UV-100是專門為臭氧設計的紫外線吸收分析儀。它使用一個水銀燈過濾吸收在254納米。Eco Sensors設計緊湊，采用 很新的數字微處理器技術。UV-100的標準校準范圍是0-999 PPM。它的輸出是一個LCD數字顯示，0-2.5 VDC, 4-20 mA，和一個時間和日期戳的數字?jǐn)?shù)據流，用于外部讀取和數據記錄。數據通過串口和USB輸出。還有一個內部數據記錄器，可存儲和轉發約90小時的數據。操作原理見附錄D。
面板led指示:功率，低燈輸出，低泵流量，和臭氧濃度在采樣點超過0.1 PPM。
該文書有條件保修期為一年。閱讀本手冊末尾的保修聲明。
操作
將交流適配器插入交流電源，并將適配器的輸出插頭插入儀器的電源插孔。在后面板上找到電源開關，然后打開儀器。綠色的LED“電源”指示燈和LCD顯示器的背光應點亮。至少預熱30分鐘。如果時間允許，則首選1小時以上。 很初的PPM讀數可能開始偏高，并可能在幾分鐘內降至零。然后，當系統達到平衡時，讀數將趨向于實際值。
儀器中的緊湊型高速樣品泵發出嗡嗡聲。這是正常的。將樣品進料管連接到儀器的1/4“輸入壓縮配件。進樣管應由PTFE（Teflon），PFA，F(xiàn)EP，PVDF或其他不會破壞臭氧且不會使增塑劑解吸的惰性材料制成。 Tygon，聚丙烯（可能看起來像特氟龍）和金屬儀器內部使用的FEP襯里Tygon管提供了Tygon的靈活性和FEP的惰性，強烈建議使用Teflon或PVDF入口過濾器，以防止顆粒對管和吸收池的內部污染可通過Eco Sensor獲得過濾器和過濾器支架。

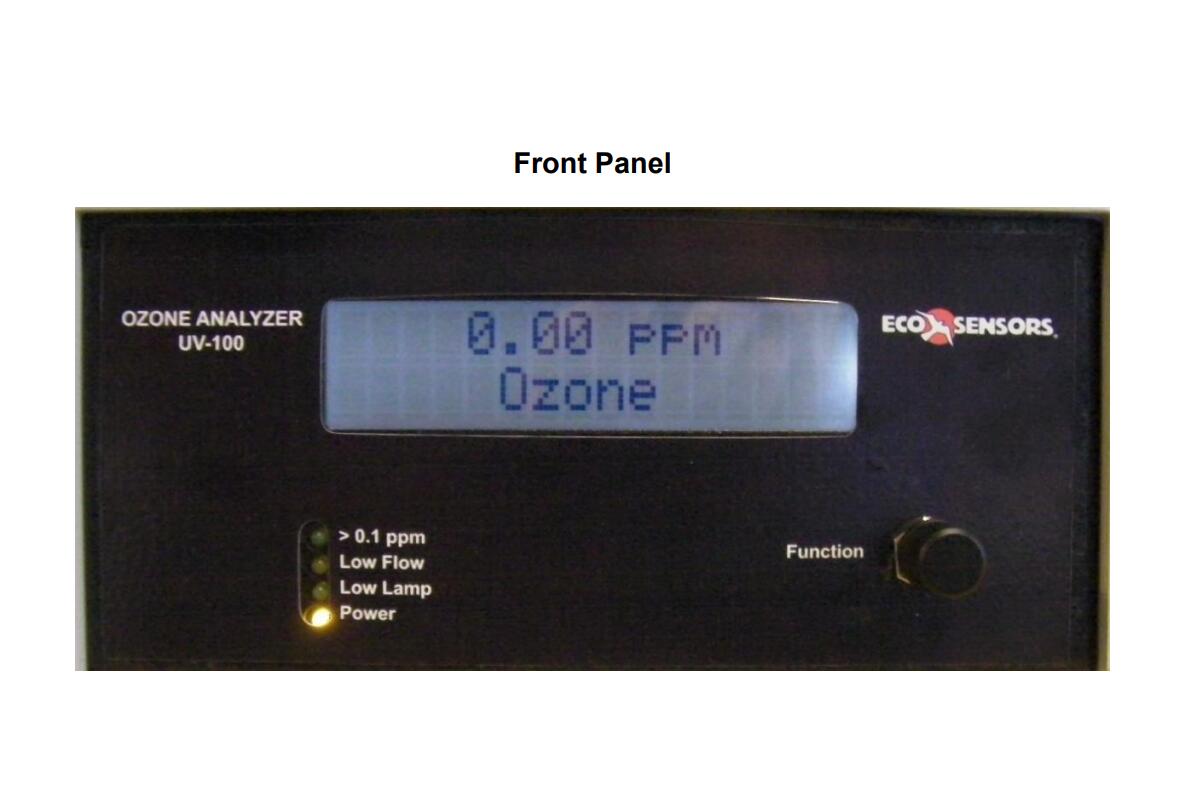

前面板
液晶顯示器
顯示在LCD上的數據取決于通過儀器菜單和功能旋鈕提供的各種設置。
默認情況下，當儀器啟動時，前面板LCD將顯示軟件版本號和日期和時間，隨后是臭氧測量，溫度和壓力測量和日期和時間。也可用的是平均和瞬時臭氧測量，對數樣本數和流量。
全文下載：
UV-100-User-Manual-R201.pdf
